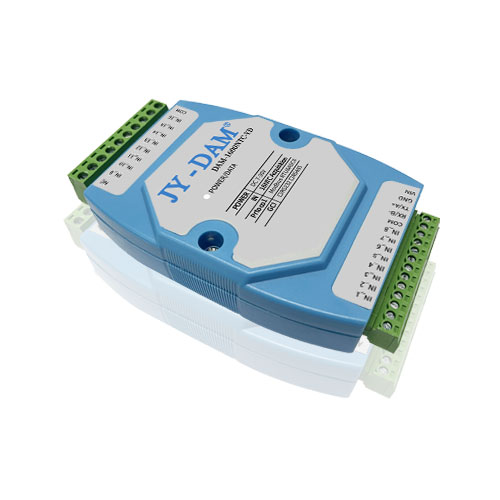

本設備采用NTC 熱敏電阻傳感器探頭，阻值隨著溫度升高而減小，通過芯片檢測從而得到溫度信號，同時使用亞當外殼，體積更小，在最多可外接 16 只探頭測溫，由于 NTC 精度在 0.1℃ , 可以應用于對溫度要求不高的場所。
l DC7-30V 寬壓供電;
l RS485 通訊光電隔離;
l 長壽命、高精度、高重復性、高穩定性;
l 內置看門狗防死機。
l -40~200℃范圍檢測;
l 溫度分辨率：0.01℃;
l 溫度精度：0. 1℃(0-100℃)
l 支持 RS485 通訊;
l 支持標準 Modbus RTU 協議;
l 支持 4-20mA 或 0-10V 信號輸出;
l 0-255 設備地址可通過軟件設置;
l 支 持 波 特 率 ： 1200,2400,4800,9600, 19200,38400,57600, 115200(默認 9600)。

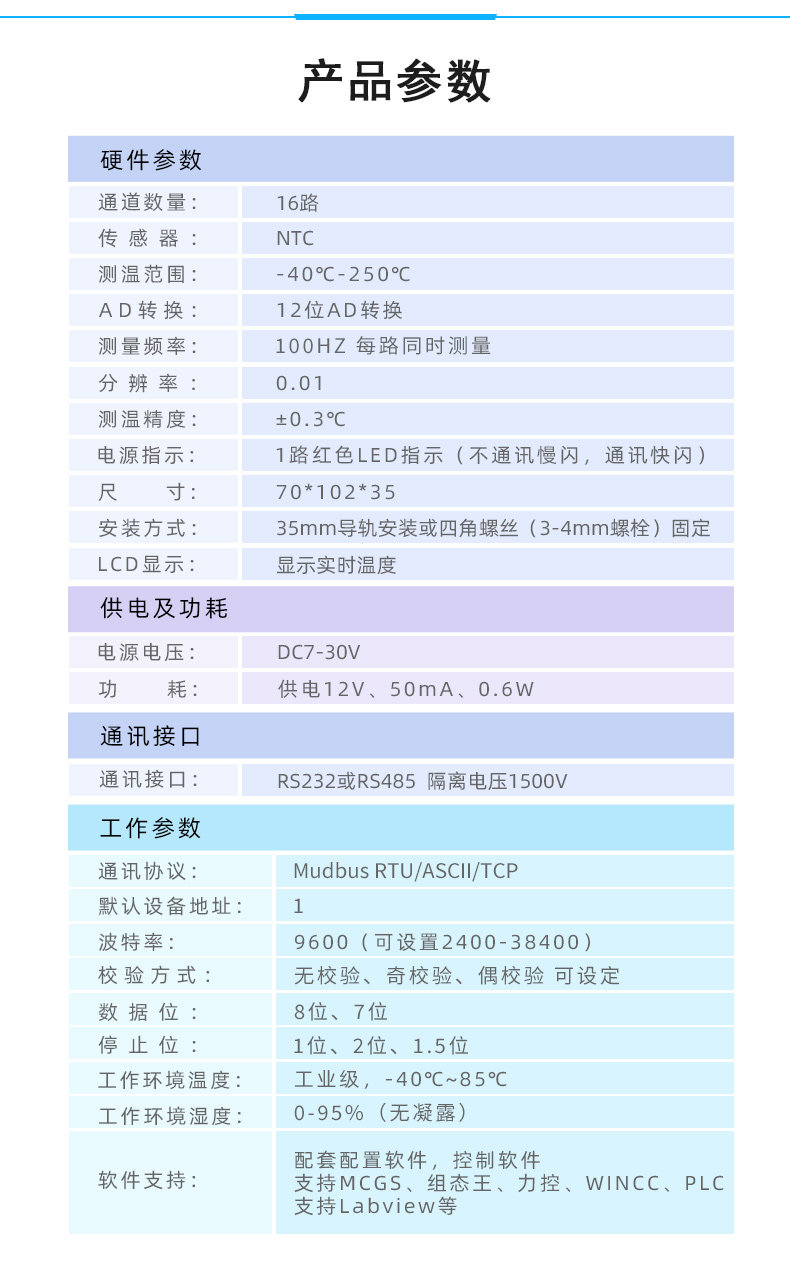

參數 | 說明 |
檢測類型 | NTC 傳感器溫度測量 |
供電范圍 | 7-30VDC 直流供電 |
數據接口 | RS485/RS232 |
功耗 | 24V 27mA 約0.6W |
測量范圍 | -40~200℃ |
測量精度 | ±0.1℃ |
分辨率 | 0.01℃ |
工作環境 | 溫度 -20~85℃ 濕度 0~95%無冷凝 |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600,19200,38400,57600, 115200 |
軟件支持 | 配套配置軟件、控制軟件； 支持各家組態軟件； 支持 Labviewd 等 |

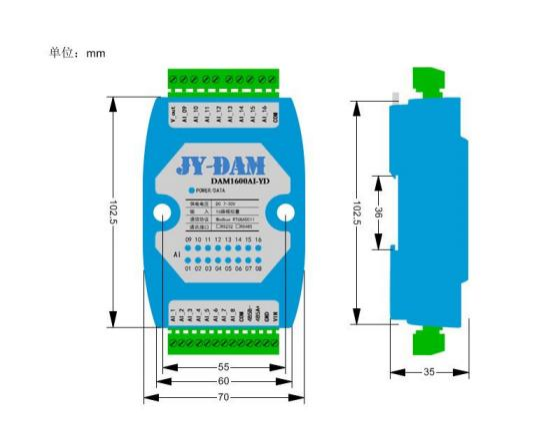

尺寸 | 70mm*102.5mm*35mm |
重量 | 60g |
安裝方式 | 35mm 卡軌安裝 |

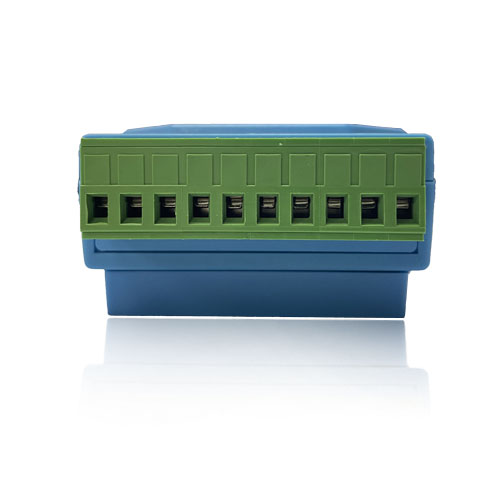

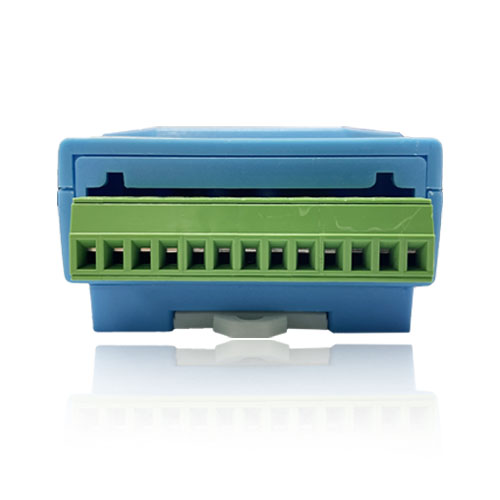

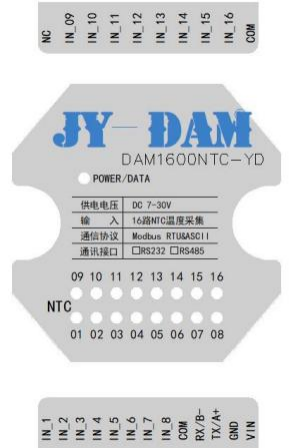

功能 | 序號 | 引腳 | 說明 |
供電 DC7-30V | 1 | VIN | 電源正極 |
2 | GND | 電源負極 | |
通訊 | 3 | RXD | 232通訊 RX 接口 |
4 | TXD | 232通訊 TX 接口 | |
3 | A+ | 隔離485通訊 A 接口 | |
4 | B- | 隔離485通訊 B 接口 | |
AI（模擬量輸入） | 9 | IN1-IN16 | NTC 探頭溫度輸入 |
10 | COM | NTC 探頭公共端 |
電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔離地。
若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在 485總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻。
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://www.rdhfc.cn/download/Modbus_poll.zip
寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | ||
NTC 溫度通道 | ||||
輸入 1 | 只讀寄存器： 4 號指令 保持寄存器： 3 號指令（起始 300） | 0 | s16 | 第一路輸入 |
輸入2 | 1 | s16 | 第二路輸入 | |
輸入 3 | 2 | s16 | 第三路輸入 | |
輸入4 | 3 | s16 | 第四路輸入 | |
輸入 5 | 4 | s16 | 第五路輸入 | |
輸入 6 | 5 | s16 | 第六路輸入 | |
輸入 7 | 6 | s16 | 第七路輸入 | |
輸入 8 | 7 | s16 | 第八路輸入 | |
輸入 9 | 8 | s16 | 第九路輸入 | |
輸入 10 | 9 | s16 | 第十路輸入 | |
輸入 11 | 10 | s16 | 第十一路輸入 | |
輸入 12 | 11 | s16 | 第十二路輸入 | |
輸入 13 | 12 | s16 | 第十三路輸入 | |
輸入 14 | 13 | s16 | 第十四路輸入 | |
輸入 15 | 14 | s16 | 第十五路輸入 | |
輸入 16 | 15 | s16 | 第十六路輸入 | |
配置參數 | ||||
通信波特率 | 保持寄存器 | 1000 | 見下表波特率數值對應表，默認為0，支持 0-5 ，該寄存器同時決定 RS232 和RS485 的通信波特率 | |
備用 | 1001 | 備用，用戶不可寫入任何值。 | ||
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | ||
備注：
① ：對 Modbus 的定義說明為準。
PLC 例程下載地址：http://www.rdhfc.cn/download/PLC_licheng.zip 第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：
http://www.rdhfc.cn/download/zutai.zip
② ：波特率及校驗位
串口 1 保持寄存器地址 1000
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0 ：無校驗 1 ：偶校驗(Even) 2 ：奇校驗(Odd) |
Bit 10~Bit 11 | 停止位 | 0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位 |
查詢第 1 路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3 路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第 4 路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第 5 路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第 6 路模擬量 | FE 04 00 05 00 01 35 C4 |
查詢第 7 路模擬量 | FE 04 00 06 00 01 C5 C4 |
查詢第 8 路模擬量 | FE 04 00 07 00 01 94 04 |
查詢第 9 路模擬量 | FE 04 00 08 00 01 A4 07 |
查詢第 10 路模擬量 | FE 04 00 09 00 01 F5 C7 |
查詢第 11路模擬量 | FE 04 00 0A 00 01 05 C7 |
查詢第 12 路模擬量 | FE 04 00 0B 00 01 54 07 |
查詢第 13路模擬量 | FE 04 00 0C 00 01 E5 C6 |
查詢第 14 路模擬量 | FE 04 00 0D 00 01 B4 06 |
查詢第 15 路模擬量 | FE 04 00 0E 00 01 44 06 |
查詢第 16 路模擬量 | FE 04 00 0F 00 01 15 C6 |
溫度查詢
獲取到的數據與實際值之間的關系為：實際值=返回值*0.01
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的氫氣寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 | 校驗碼 |
模擬返回信息：
FE 04 02 0A 07 EA 46
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
0A 07 | 查詢的 AD 字 | 溫度值=0x0A07 = 25.67℃ |
EA 46 | CRC16 | 校驗碼 |
修改地址
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
返回信息：
FE 06 03 EA 00 02 3D B4
字段 | 含義 | 備注 |
FE | 設備地址 | 廣播通訊 |
06 | 06 指令 | 寫寄存器指令 |
03 EA | 起始地址 | 修改地址的寄存器地址 |
00 02 | 設置地址 | 要設置的地址 |
3D B4 | CRC16 | 校驗碼 |
http://www.rdhfc.cn/download/JYDAMSoftware.zip (軟件視頻教程連接)
繼電器狀態查詢
l 繼電器獨立控制
l 模擬量讀取
l 開關量狀態查詢
l 調試信息查詢
l 工作模式的更改
l 偏移地址的設定
l 繼電器整體控制
1 選擇設備當前串口號(IP 地址填寫IP);
2 選擇默認波特率 9600;
3 打開端口：
4 右側有接收指令，可控制繼電器即通訊成功。
DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。
設備地址=偏移地址。
設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ”即可讀到設備的當前地址。
點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
(1)485 設備與上位機不能通訊
答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。
(2)讀回數據為-32666，是什么意思
答：-32666 表示此路沒有檢測到傳感器，檢查是否成功接入。
(3)使用 232 通訊不上
答：確認所購買的是否是 232 版本，232 的 5 腳要接入電源負極。
