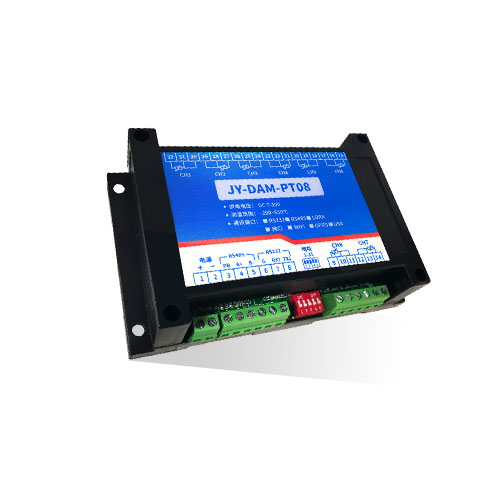

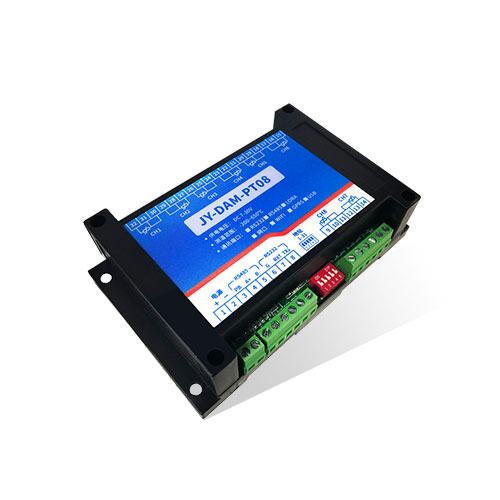

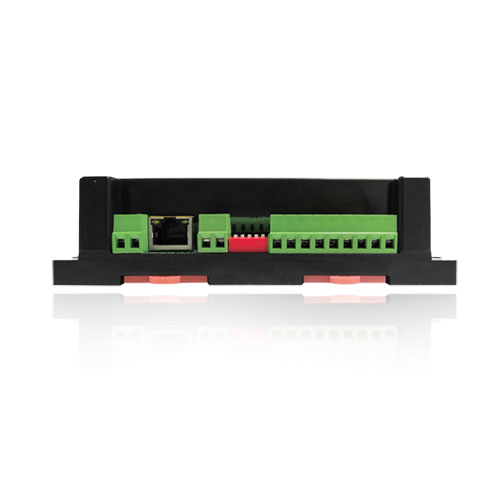

工業級溫度采集模塊,NTC-10K-3950-1%類型傳感器,測量溫度范圍-40~200℃,溫度分辨率:0.01℃、溫度精度:0.1℃ (0~100C)、內置看門狗防死機,設備兼容兩線制和三線制PT100傳感器,經過高低溫試驗箱測試可在-40C~85C下正常工...
l DC7-30V 寬壓供電;
l RS485 通訊隔離;
l 通訊接口支持 RS232 、RS485;
l 支持標準 modbus 協議,同時支持 ASCII/RTU 格式;
l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度。
l 8 路 PT100 采集通道;
l 支持 5 位尋址地址;
l 支持波特率:1200,2400,4800,9600, 19200,38400,57600, 115200。
型號 | modbus | RS232 | RS485 | USB | WiFi | PT100 |
DAM-PT08-RS232 | ● | ● | 8 | |||
DAM-PT08-RS232+485 | ● | ● | ● | 8 | ||
DAM-PT08-RS232+USB | ● | ● | ● | 8 | ||
DAM-PT08-RS232+WiFi | ● | ● | ● | 8 |

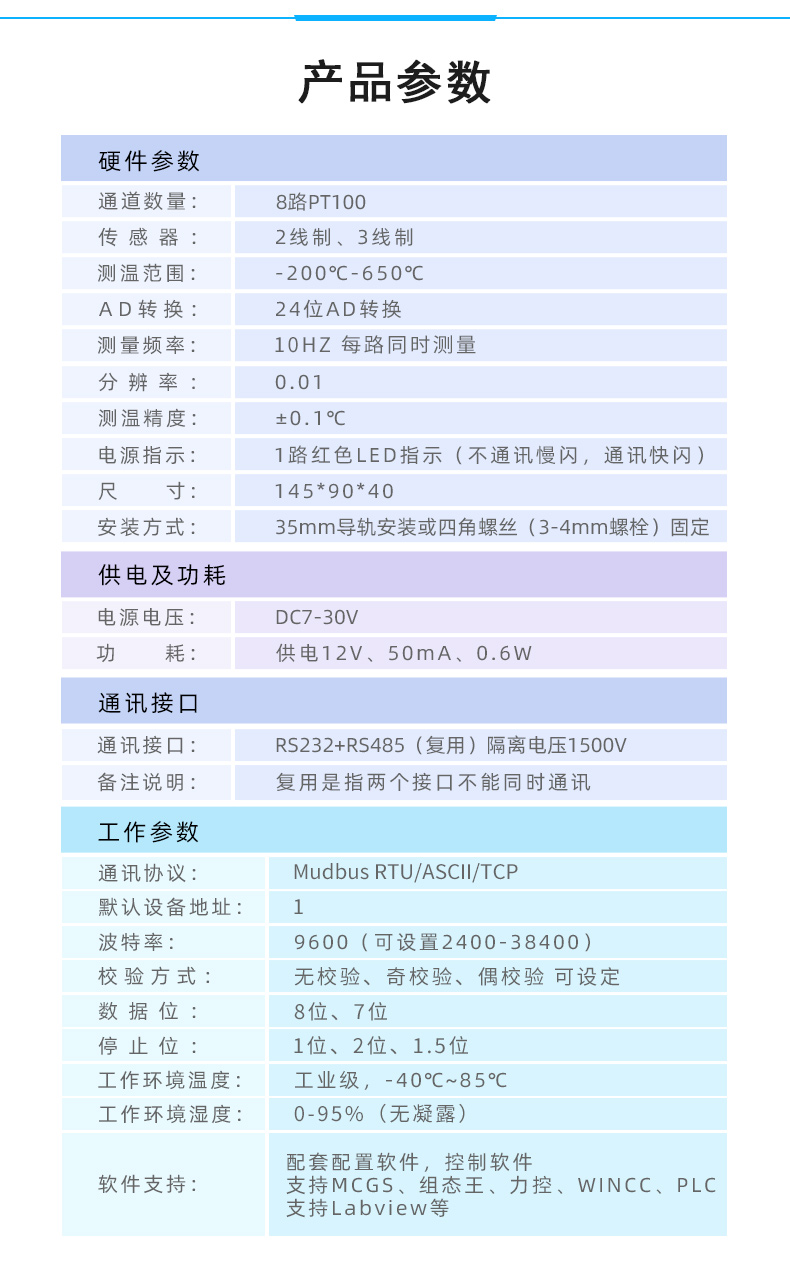

參數 | 說明 |
數據接口 | RS485、RS232、以太網接口、USB(接口可選) |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色 LED 指示(不通信時常亮,通信時閃爍) |
通訊指示 | 與電源指示燈共用 |
溫度范圍 | -200℃到650℃ |
溫度分辨率 | 0.1% |

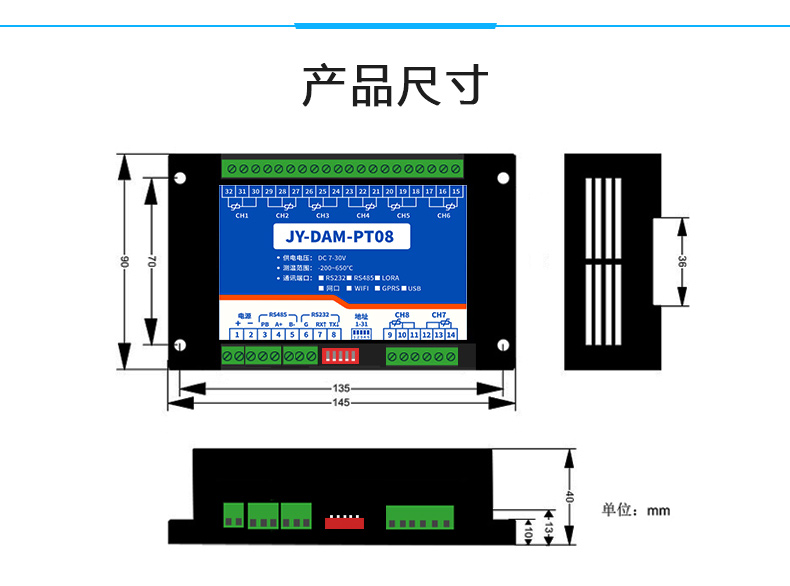

尺寸 | 145*94*41mm |
重量 | 300g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 1200,2400,4800,9600, 19200,38400,57600, 115200 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |


RS232 接線為標準 DB9 母頭接口,為直連線。

電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
PT100 采用二線制接線方式
獲取到的溫度數據與實際輸入值之間的關系為:實際值=返回值*0.01

軟件下載鏈接地址:http://www.rdhfc.cn/download/JYDAMSoftware.zip

軟件功能:
l 繼電器狀態查詢
l 繼電器獨立控制
l 模擬量讀取
l 開關量狀態查詢
l 調試信息查詢
l 工作模式的更改
l 偏移地址的設定
l 繼電器整體控制
1 選擇設備當前串口號(IP 地址填寫IP);
2 選擇默認波特率 9600;
3 打開端口:
4 右側有接收指令,可控制繼電器即通訊成功。

1 選擇模擬量輸入;
2 下方可以直接查看數據大小和實時曲線。

軟件中的溫度數據與實際輸入值之間的關系:返回值=實際值*0.01

l 監測溫度
l 顯示溫度曲線
l 溫度線損補償
l 修改波特率和設備地址
打開采集配置軟件,選擇串口設定菜單,在通訊參數中點擊關閉串口,選擇相應的串口號和波特率(默認 9600),超時時間和最小間隔都改成 50ms 。基本參數中設備型號選擇PT08 。點擊打開串口 ,點擊 讀取 按鈕,在下邊信息欄中顯示讀取成功,則表示聯機成功, (若顯示通信失敗,請確定串口接線,串口號,波特率和地址是否正確)。
確定通信成功后,在基本參數中選擇正確的波特率和需要配置的設備地址,點擊寫入,若是下邊信息欄種顯示寫入成功,則說明操作成功,可以點擊讀取,確定操作結果。

設備地址由撥碼開關地址和設備基地址兩部分構成。
撥碼開關地址:是五位撥碼開關地址。(范圍0~31)
設備基地址:是指軟件設置的地址,也叫偏移地址。
具體關系是:設備地址=撥碼開關地址+設備基地址(無撥碼開關設備:設備地址=設備基地址)。
修改設備地址如果小于 31 ,即用撥碼開關。如果大于 31 ,需要修改設備基地址。
如:設置設備地址為 100 ,撥碼開關地址撥為0 ,設備基地址應該寫入 100。

線損補償菜單下可補償傳感器溫度。線損值與溫度對應關系: 380 毫歐 = 1℃
如:現在實際溫度是 20 度,第一路顯示溫度是20.1 度,說溫度高了 0.1 度,對應 PT100 電阻是 38 毫歐,在線損值輸入框填入 3.8 ,點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果,就完成了第一路的修正;
反之實際溫度是20.1 度,第一路顯示溫度是 20 度,說溫度低了0.1 度,對應 PT100 電阻是38 毫歐,在線損值輸入框填入-3.8 ,點擊第一路后邊的寫入 。寫入成功后會在前邊顯示寫入結果,就完成了第一路的修正。以此類推,可以修正其他通道。
聚英組態軟件可監控菜單下可以實時監控每路的溫度及變化曲線,并可導出歷史數據和歷史曲線記錄。
若要控制多個設備,可以用我們公司提供的“聚英組態軟件 ”,詳見【聚英組態軟件說明.pdf】。
軟件下載地址:http://www.rdhfc.cn/download/JYSCADA.zip

主界面

設備曲線記錄
DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊,用0 無法通訊。設備地址=撥碼開關地址+偏移地址。
點擊軟件上方“讀取地址 ”即可讀到設備的當前地址。


1 、五個撥碼全都撥到“ON ”位置時,為地址“31 ”;
2 、五個撥碼全都撥到“OFF ”位置時,為地址“ 1 ”;
3 、最左邊 1 為二進制最低位。
4 、地址表:

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考 http://www.rdhfc.cn/download/Modbus_poll.zip 本產品支持modbus RTU格式。
本控制卡主要為溫度寄存器,支持以下指令碼:3 、4 、6
指令碼 | 含義 |
3 | 讀取配置數據 |
4 | 讀取溫度數據 |
6 | 修改配置數據 |
寄存器地址表:
寄存器名稱 | 寄存器地址 | 數據類型 | 說明 | ||
溫度輸入 | |||||
輸入 1 | 溫 度 輸入 4 號指令 | 3x0001 | S 16(16 位有符號)或U 16(16 位無符號) | 第一路溫度輸入【-200-327℃】 第一路溫度輸入【0-650℃】 | |
輸入2 | 3x0002 | S 16(16 位有符號)或U 16(16 位無符號) | 第二路溫度輸入【-200-327℃】 第二路溫度輸入【0-650℃】 | ||
輸入 3 | 3x0003 | S 16(16 位有符號)或U 16(16 位無符號) | 第三路溫度輸入【-200-327℃】 第三路溫度輸入【0-650℃】 | ||
輸入4 | 3x0004 | S 16(16 位有符號)或U 16(16 位無符號) | 第四路溫度輸入【-200-327℃】 第四路溫度輸入【0-650℃】 | ||
輸入 5 | 3x0005 | S 16(16 位有符號)或U 16(16 位無符號) | 第五路溫度輸入【-200-327℃】 第五路溫度輸入【0-650℃】 | ||
輸入 6 | 3x0006 | S 16(16 位有符號)或U 16(16 位無符號) | 第六路溫度輸入【-200-327℃】 第六路溫度輸入【0-650℃】 | ||
輸入 7 | 3x0007 | S 16(16 位有符號)或U 16(16 位無符號) | 第七路溫度輸入【-200-327℃】 第七路溫度輸入【0-650℃】 | ||
輸入 8 | 3x0008 | S 16(16 位有符號)或U 16(16 位無符號) | 第八路溫度輸入【-200-327℃】 第八路溫度輸入【0-650℃】 | ||
輸入 1 | 3x0051 | Float(浮點數) | 第一路溫度輸入【-200-650℃】 | ||
輸入2 | 3x0053 | Float(浮點數) | 第二路溫度輸入【-200-650℃】 | ||
輸入 3 | 3x0055 | Float(浮點數) | 第三路溫度輸入【-200-650℃】 | ||
輸入4 | 3x0057 | Float(浮點數) | 第四路溫度輸入【-200-650℃】 | ||
輸入 5 | 3x0059 | Float(浮點數) | 第五路溫度輸入【-200-650℃】 | ||
輸入 6 | 3x0061 | Float(浮點數) | 第六路溫度輸入【-200-650℃】 | ||
輸入 7 | 3x0063 | Float(浮點數) | 第七路溫度輸入【-200-650℃】 | ||
輸入 8 | 3x0065 | Float(浮點數) | 第八路溫度輸入【-200-650℃】 | ||
配置參數 | |||||
通信波特率 | 保 持 寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0 ,支持 0-5 , 該寄存器同時決定RS232 和 RS485 的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | ||
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 |
應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的 254 為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254 地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS232 總線為 1 對 1 總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有 485 總線才可以掛載多個設備。
指令可通過“聚英翱翔 DAM 調試軟件 ”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生成,對于繼電器線圈的讀寫,實際就是對modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器00001 的讀寫操作。
查詢第 1 路溫度 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第 2 路溫度 | FE 04 00 01 00 01 74 05 |
查詢第3 路溫度 | FE 04 00 02 00 01 84 05 |
查詢第 4 路溫度 | FE 04 00 03 00 01 D5 C5 |
查詢第 5 路溫度 | FE 04 00 04 00 01 64 04 |
查詢第 6 路溫度 | FE 04 00 05 00 01 35 C4 |
查詢第 7 路溫度 | FE 04 00 06 00 01 C5 C4 |
查詢第 8 路溫度 | FE 04 00 07 00 01 94 04 |
查詢 1~8 路溫度 | FE 04 00 00 00 08 E5 C3 |
獲取到的溫度數據與實際輸入值之間的關系為:實際值=返回值*0.01
查詢第一路溫度(查詢整型寄存器地址,查詢溫度范圍是-200-327℃或者0-650℃)
FE040000000125C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息:
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) | 查詢的 AD 字 | TH 為溫度高字節,TL 為溫度低字節 |
AD 24 | CRC16 |
查詢第一路溫度(查詢浮點數寄存器地址,查詢溫度范圍是-200-650℃)查詢第一路溫度 float類型
FE 04 00 32 00 02 C4 0B
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 32 | 起始地址 | 要查詢的第一路模擬量 float類型寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
C4 0B | CRC16 |
模擬返回信息:
FE 04 04 41 CB 70 A4 B5 32
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
04 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
41 CB 70 A4 | 查詢的 AD 字 | 換算回來數值是25.43 |
AD 24 | CRC16 |
1、232 通訊,設備控制無響應,不動作
設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ,TX 對 TX ,GND 對 GND
2 、繼電器只能開不能關
讀取地址是否讀到的是實際設備地址,調試信息欄內是否有返回指令,返回指令是否正確,如果讀取地址失敗,沒有返回指令或返回指令異常,檢查通訊線和通訊轉換器
3、485 總線上掛有多個設備時,每個設備地址不能一樣,不能使用廣播地址 254 來進行通訊。
廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以撥碼開關區分地址來控制,否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
