l 供電電壓:DC7-30V;
l 6 路隔離光耦輸入;
l 6 路開關量輸出;
l 通信波特率:2400,4800,9600, 19200,38400(默認 9600 ,可以修改)
l 通信協議:支持標準modbus RTU 和modbus ASCII 協議。
l 可以設置 0-255 個設備地址,可以通過軟件設置。
l 六路開關量 NPN 三極管 OC 輸出
l 六路光耦隔離輸入,可以接無源觸點和 DC3.3-24V 電壓。
型號 |
modbus |
RS232 |
RS485 |
USB |
WiFi |
輸出 |
輸入 |

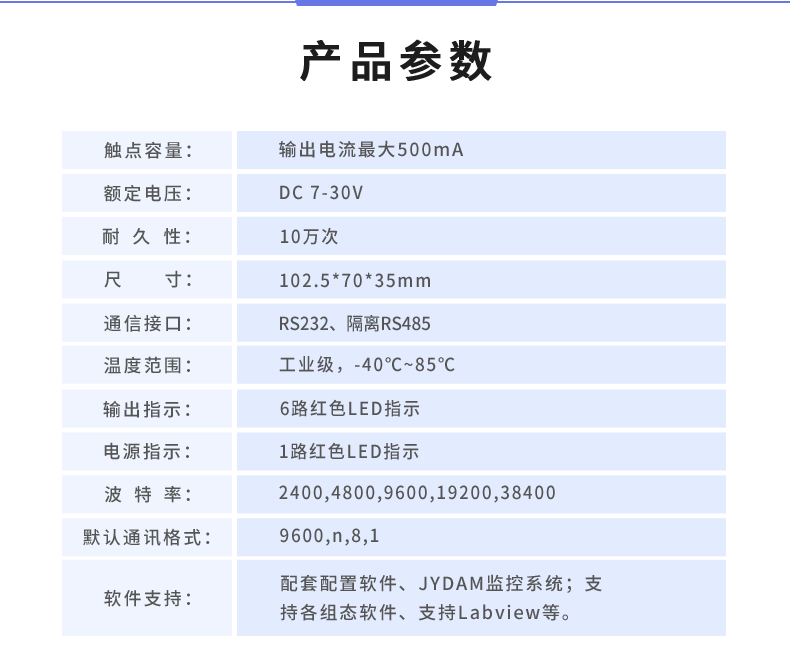

DAM0606-YD-RS232 | ● | ● | 6 | 6 | |||
DAM0606-YD-RS485 | ● | ● | 6 | 6 |
參數 | 說明 |
數據接口 | RS485、RS232 |
額定電壓 | DC 7-30V |
電源指示 | 1路 LED 指示 |
輸出指示 | 16路 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |

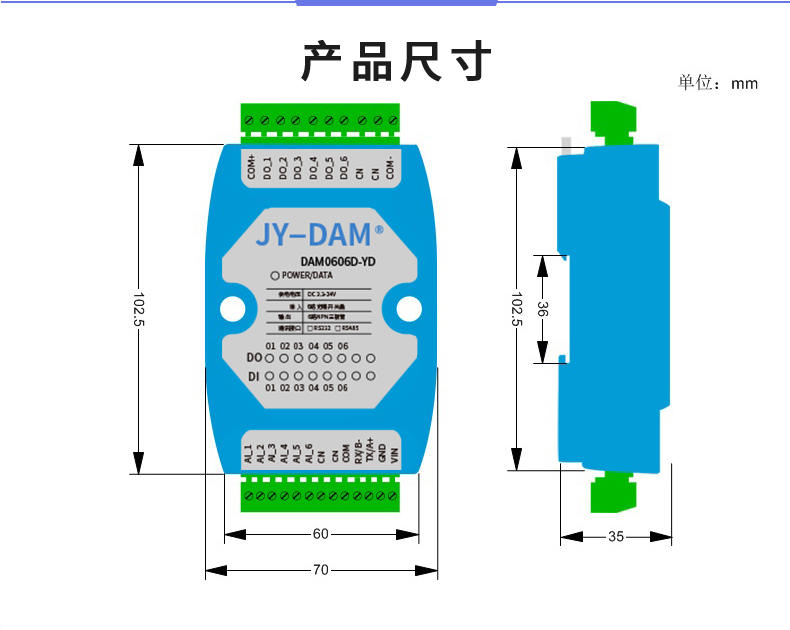

尺寸 | 120*70*35mm |
安裝方式 | 35mm 卡軌安裝 |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |
重量 | 100g |

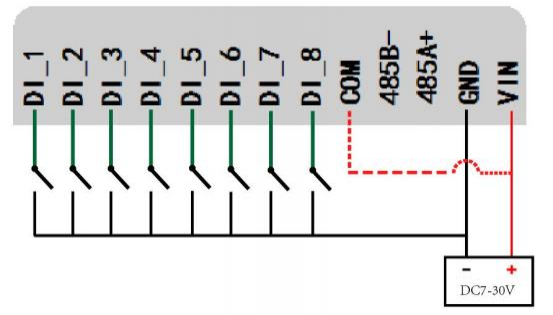

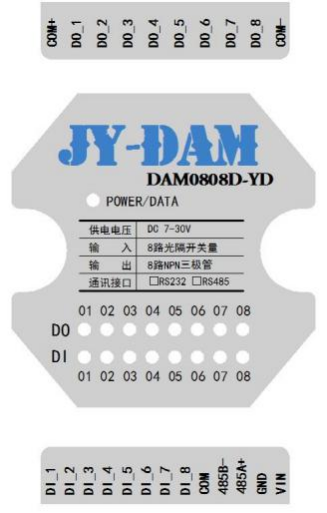

VIN 為供電電源正極,GND 為供電電源負極。

注:COM 端與 VIN 可以在設備內連接,購買時需說明。

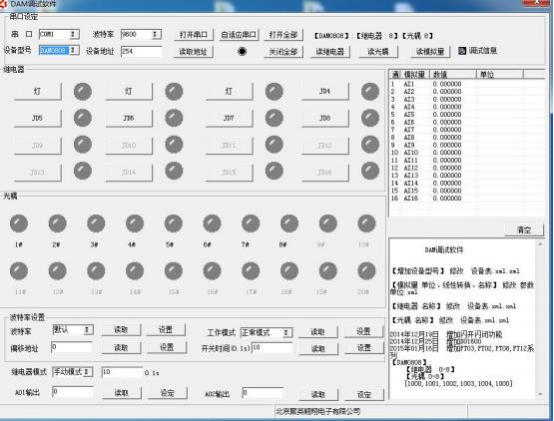

軟件功能:
l 開關量狀態查詢
l 調試信息查詢
l 偏移地址的設定

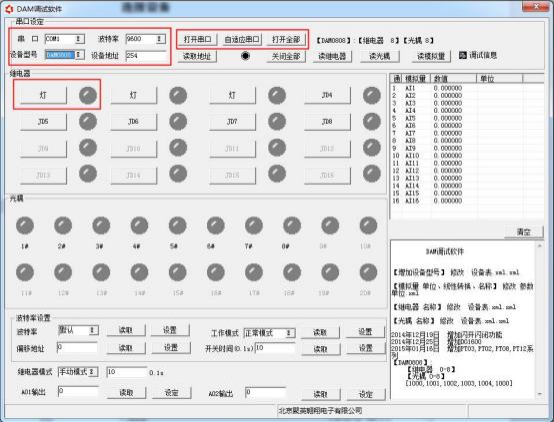

打開“聚英翱翔 DAM 調試軟件 ”;串口設定欄:串口選擇您電腦對應 COM口,波特率選擇設備默認波特率(9600)(未自己設置過波特率前),設備地址填寫“254 ”(254 為設備的廣播地址),設備型號選擇相對應型號,設置好以上設備的 4 個參數后點擊打開串口,點擊繼電器按鈕“JD1 ”若繼電器反應則連接成功。

本設備是沒有撥碼開關的設備,所以設備地址 = 偏移地址。
點擊軟件上方“讀取地址 ”

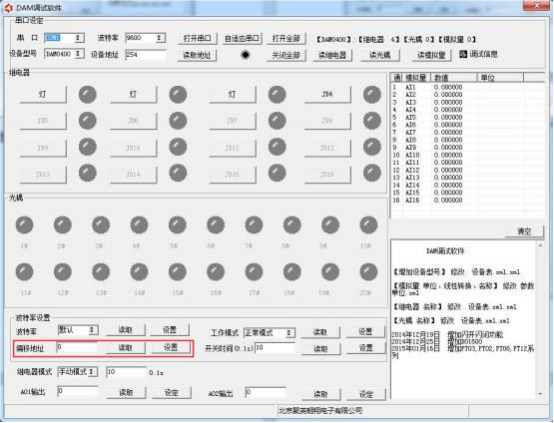

點擊軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版下載地址:
http://www.rdhfc.cn.cn/software/software/Modbus POLL 軟件及使用教程.rar
本產品支持 modbus RTU 格式。
本控制卡主要為線圈寄存器,主要支持以下指令碼:1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 |
光耦 1 | 20000 | 第一路光耦輸入 |
光耦 2 | 20001 | 第二路光耦輸入 |
光耦 3 | 20002 | 第三路光耦輸入 |
光耦 4 | 20003 | 第四路光耦輸入 |
光耦 5 | 20004 | 第五路光耦輸入 |
光耦 6 | 20005 | 第六路光耦輸入 |
開關量 1 | 50000 | 第一路開關量輸出 |
開關量 2 | 50001 | 第二路開關量輸出 |
開關量 3 | 50002 | 第三路開關量輸出 |
開關量 4 | 50003 | 第四路開關量輸出 |
開關量 5 | 50004 | 第五路開關量輸出 |
開關量 6 | 50005 | 第六路開關量輸出 |
配置參數 | ||
通信波特率 | 41001 | 見下表波特率數值對應表,默認為 0 ,支持0-6 ,該寄存器同時決定 RS232 和 RS485 的通信波特率 |
備用 | 41002 | 備用,用戶不可寫入任何值。 |
設備組號 | 41003 | 用于擴展設備使用。 組號取值范圍:0, 1,2,3,4,5,6,7 設備地址=設備組號*32+組內地址 |
備用 | 41004 | 用戶可以使用,存儲用戶數據 |
備用 | 41005 | 用戶可以使用,存儲用戶數據 |
只讀參數 | ||
設備地址 | 30001 | Modbus 訪問的地址 |
光耦輸入狀態 | 30004 | 1-16 |
光耦輸入狀態 | 30005 | 17-32 |
備注:
應用舉例及其說明:本機地址除了撥碼開關地址之外,還有默認的 254 為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254 地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS485 總線可以掛載多個設備。
指令可通過“聚英翱翔 DAM 系列配置軟件 ”,的調試信息來獲取。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus 協議生成
情景 | RTU 格式(16 進制發送) |
查詢六路狀態 | FE 01 00 00 00 06 A8 07 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
查詢六路光耦狀態 | FE 02 00 00 00 06 EC 07 |
查詢返回信息 | FE 02 01 00 91 9C |
詳解:
控制 1 路開關量(以第一路開為例,其他通道參照本例)
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制開關量寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
采集卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制寄存器地址 |
FF 00 | 指令 | 開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 06 01 FF 90 12
全斷發送碼:FE 0F 00 00 00 06 01 00 D0 52
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 08 | 控制數量 | 控制的開關量數量 |
01 | 字節數 | 發送命令字節數 |
FF (或 00 ) | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
90 12 (或 D0 52) | CRC16 | 校驗位 |
全開返回碼:FE 0F 00 00 00 06 C1 C6
全斷返回碼:FE 0F 00 00 00 06 C1 C6
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 06 | 數量 | 返回信息的開關量數量 |
C1 C6 | CRC16 | 校驗位 |
1 查詢光耦
發送碼:FE 02 00 00 00 06 EC 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 06 | 查詢數量 | 要查詢的光耦狀態數量 |
EC 07 | CRC16 |
光耦返回信息:
返回碼:FE 02 01 01 50 5C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
01 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit7:第八個光耦輸入狀態 |
50 5C | CRC16 |
1.繼電器板卡供電后使用232 接口無法建立通信,無法控制
首先測試不同波特率是否可以控制,485 接口注意 A+ 、B-線以及屏蔽線,屏蔽線不是必須,但在通信誤碼率大的情況下必須接上,即便距離很近也可能出現此類情況。
2.總線,掛載了大于 1 個的設備,我以廣播地址 254 發送繼電器 1 吸和,但并不是所有模塊的繼電器 1 吸和。
廣播地址在總線上只有一個設備時可以使用,大于 1 個設備時請以撥碼開關區分地址來控制,否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
3.西門子 PLC 與設備不能正常通訊
西門子 485 總線 AB 定義與設備相反
