一、產品說明

DAM0404PT 設備是我公司云系列設備中網絡版的一種 ，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l DC7-30V;

l 繼電器輸出觸點隔離;

l 大電流繼電器輸出;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 支持標準modbus 協議，同時支持 ASCII/RTU 格式;

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度;

l 支持用戶二次開發。

l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;

三、產品功能

l 4 路 PT100 采集通道;

l 支持 5 位尋址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透?jìng)鳌⒘亍⒔M態王、Modbus tcp 連接;

四、產品選型

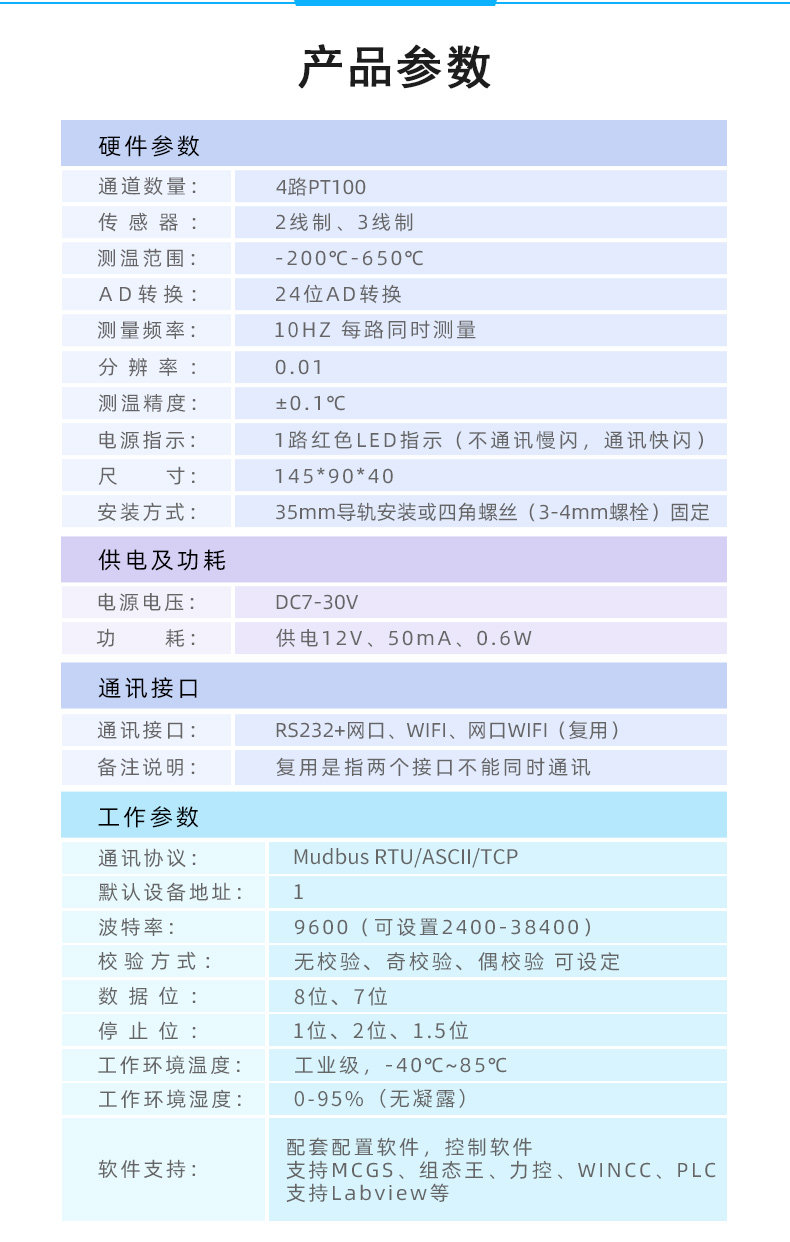

五、主要參數

、通訊說明

1、WIFI 連接

設備供電后，會出現一個 HI_LINK_**的 WIFI 信號，WIFI 連接密碼為 12345678 ，連接后，對設備進行參數配置。

若沒有出現此信號，需要先對設備進行復位操作。

2、WiFi 復位說明

1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)，若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。

2)按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待 30s，設備 WIFI 信號會出現，WIFI信號名稱為 HI_LINK_**(**代表數字)，WIFI 連接密碼為 12345678。

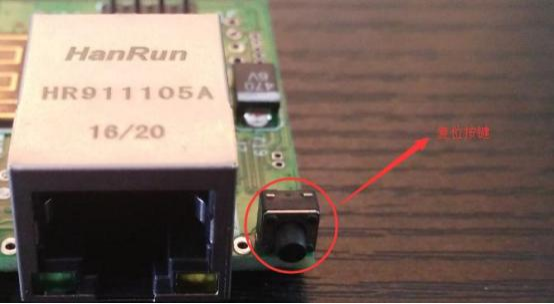

復位按鍵，如 2-1 圖所示：

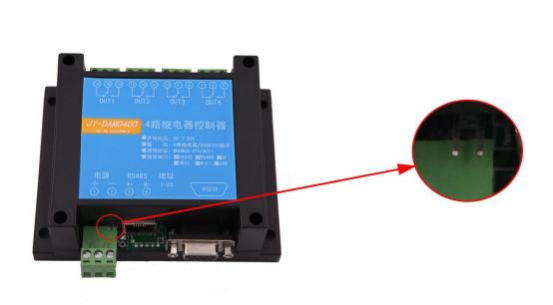

復位引腳如 2-2 圖所示：

3、架構說明

設備使用基 于 Internet 廣域 網進 行遠程通訊 ， 通過配置參數面 向我 司 云服務器ems.jydtu.com ，端口號 60001 進行通訊。

七、快速使用說明

1 、設備供電后連接設備 WIFI 信號，通過網頁進行參數配置;

2 、測試通訊;

3 、獲取設備唯一 ID 號;

4 、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用。

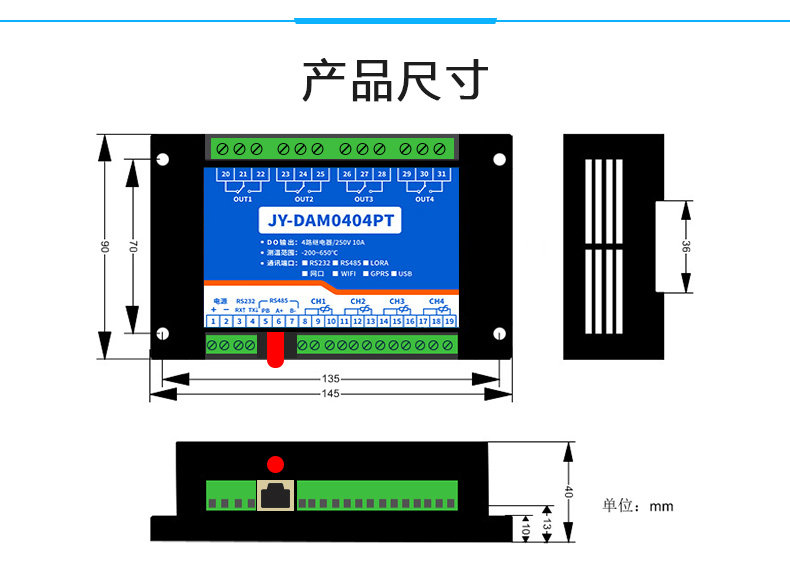

八、硬件說明

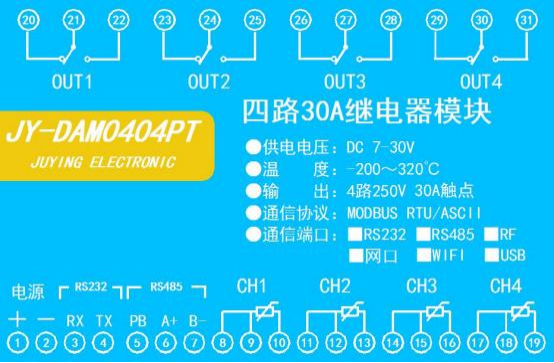

1、接口說明

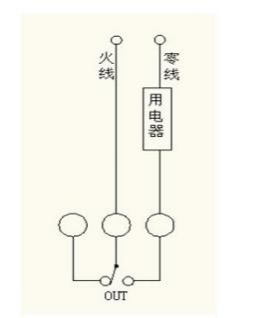

2、繼電器接線說明

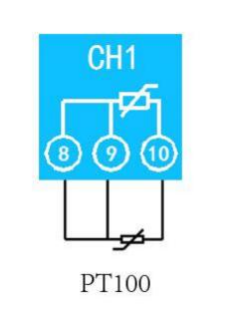

3、PT100 傳感器接線

PT100 采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

根據 PT100 品牌的不同，其中 8 腳和9 腳接 PT100 傳感器中顏色相同的引線。

九、設備參數配置

1、網絡配置

WIFI+網口版設備通過 WEB 方式進行參數配置。具體配置說明手冊下載地址如下：http://www.rdhfc.cn/download/JYCloud_NET-WIFI.pdf

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://www.rdhfc.cn/download/DLC_timing_Config.zip

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://www.rdhfc.cn/download/Modbus_poll.zip

2、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

3、相關指令

4、指令詳解

4.1 繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

4.2 、繼電器狀態

查詢4 路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

4.3 、溫度輸入

查詢第一路溫度

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

4.4 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
