一、產品描述

1、產品定位

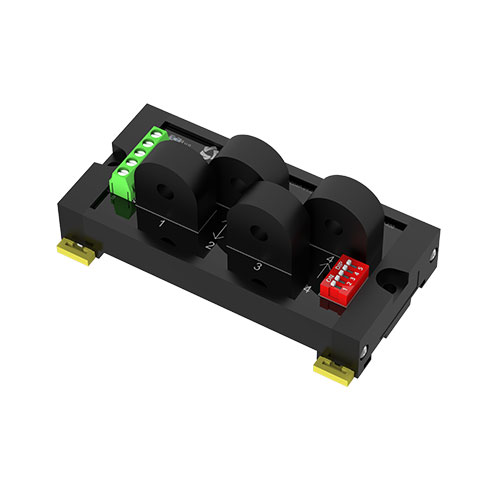

JYDAM-ACP04 是一款工業級多通道交流電流檢測模塊，采用便捷的導軌安裝設計，專為配電柜智能化升級設計。其創新性的 1P 空開兼容結構(18mm 電流環中心間距)可實現與標準斷路器無縫并排安裝，在有限空間內實現高密度電流監測，徹底解決傳統檢測設備安裝空間受限的痛點。

2、核心技術參數與通信能力

模塊采用真有效值測量算法，可同時采集 4 路 0~50A 交流電流信號，精度高達 0. 1% 。標配工業級隔離 RS-485 通信接口，支持標準 MODBUS-RTU 等協議。具備出色的抗干擾能力和長距離傳輸性能。

3、應用場景

l 工業自動化監測：在生產設備電力監控與生產線能源消耗分析場景中，可實時精準監測設備電流，為企業評估設備運行狀態、優化生產效率提供可靠數據支撐。

l 能源精細化管理：于能源管理領域，通過實時監測多路電流并進行深度分析，助力企業實現能耗精細化管控，有效挖掘節能增效潛力。

l 配電網絡安全保障：作為配電監測網絡的關鍵節點，可全方位監測配電網運行狀態，及時捕捉電流異常波動并觸發預警，為電力供應的穩定安全保駕護航，是多路電流智能化監測的優選方案。

二、產品功能

l 同步采集 4 路交流電流;

l 電流量程可選：10A 、50A 、100A;

l 支持導軌安裝，適配配電柜緊湊空間;

l 配備隔離 RS-485 接口，通信距離可達 1200 米;

l 支持 Modbus RTU/TCP/ASCII 多協議通信;

l 波特率范圍 1200~ 115200bps ，可靈活調整通信速率;

l 設備地址 0~255 可調，滿足多設備組網需求;

l DC 7-30V 寬壓供電，兼容多種電源環境;

l 工業級工作溫度范圍 - 40℃~85℃ , 適應嚴苛工況;

l 具備 4500V 耐壓性能，保障電氣安全;

l 支持通過配置軟件實現電流實時監測;

三、產品特點

l 采用 RS485 通訊隔離，具有強抗干擾能力;

l 4 路電流同步采集，精度可達0. 1%;

l 電流環中心間距遵循 1P 空開標準(18mm )，可直接嵌入配電柜導軌;

l 采用精密微型電流互感器，有效抑制磁飽和現象，維持穩定線性輸出;

四、產品選型

1、產品型號

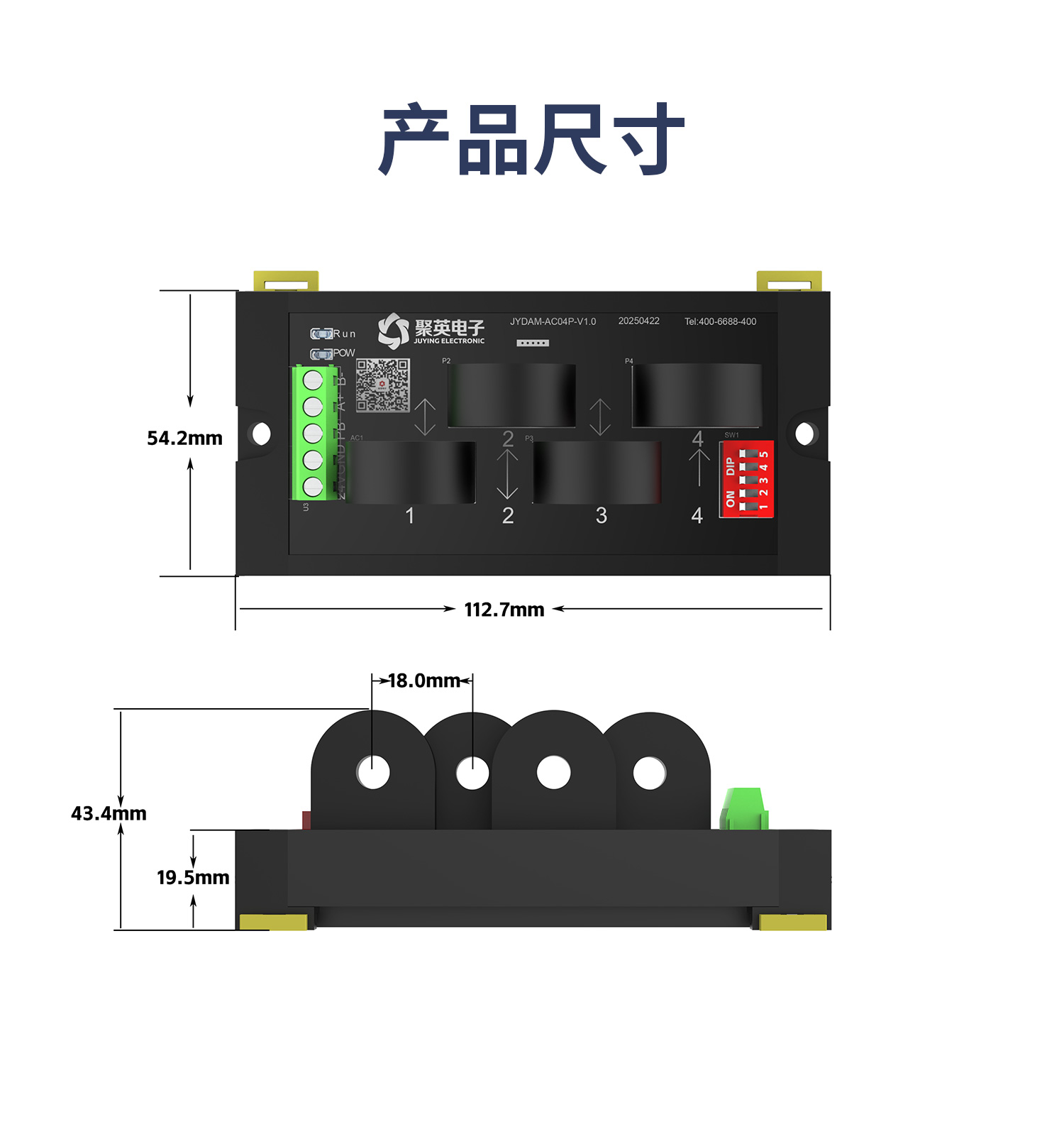

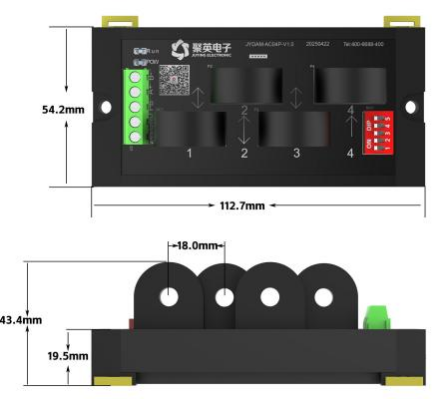

2、產品尺寸

五、主要參數

六、產品接口與接線說明

1、通信及電源接線示意圖：

RS485 通信線采用手拉手方式連接，如需星型連接請外加分路器，終端電阻 Rt根據需要在通信線兩端自行添加。

接線端子說明

2、輸入信號接線示意圖：

七、通訊接線說明

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.rdhfc.cn.cn/software/software/  聚英翱翔 DAM 調試軟件使用教程.rar

2、模擬量數據輸入說明

1 選擇模擬量輸入;

2 下方可以直接查看數據大小和實時曲線。

3 可通過通道編輯更改參數

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ”即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：http://www.rdhfc.cn.cn/software/software/Modbus%20POL  L  軟件及使用教程.rar

本產品同時支持modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：3 4

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

② ：波特率數值對應表

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，例如對于繼電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4、指令詳解

4.1 、模擬量查詢

查詢第一路模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01A

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

查詢 1~4 路模擬量

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 04 45 4D

模擬返回信息：

返回碼：FE 04 08 00 00 00 00 00 00 00 00 5B 5A

十一、常見問題與解決方法

1、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
