?寬壓供電單獨供電;
?通訊便捷;
?通訊方式支持RS232、RS485、RS422數據傳輸;
?485全隔離;
?RS232-485/422通訊轉換;
?波特率支持2400,4800,9600,19200,38400,115200。

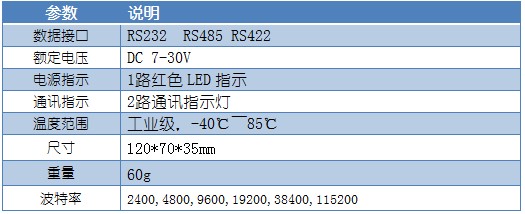

參數 | 說明 |
數據接口 | RS232 RS485 RS422 |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示 |
通訊指示 | 2路通訊指示燈 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 120*70*35mm |
重量 | 60g |
波特率 | 2400,4800,9600,19200,38400,115200 |

引腳說明:
管腳 | 定義 | 含義 |
1 | GND | GND |
2 | VCC | 供電7~30V DC |
3 | N/C | 空 |
4 | N/C | 空 |
5 | N/C | 空 |
6 | GND | GND |
7 | RXD- | 422接收- |
8 | RXD+ | 422接收+ |
9 | T/B- | 422發送- 或者485B- |
10 | T/A+ | 422發送+ 或者485A+ |
11 | DB9 | 232接口 |
12 | RS232 | 232接口端子 |
RS232接線方式:直接接上DB9的口
RS485接線方式:接上A+、B-

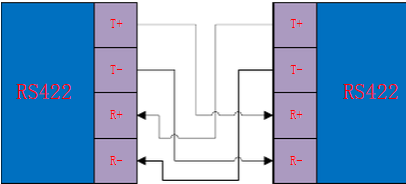

RS422接線方式:

電源供電:接7-30V DC外接電源

各種串口調試助手均可使用。



安裝方式:即插即用
