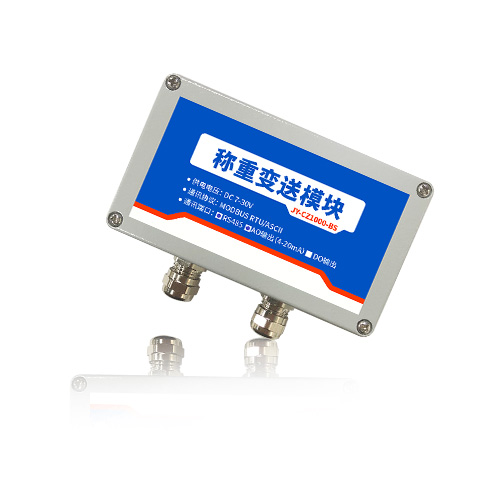

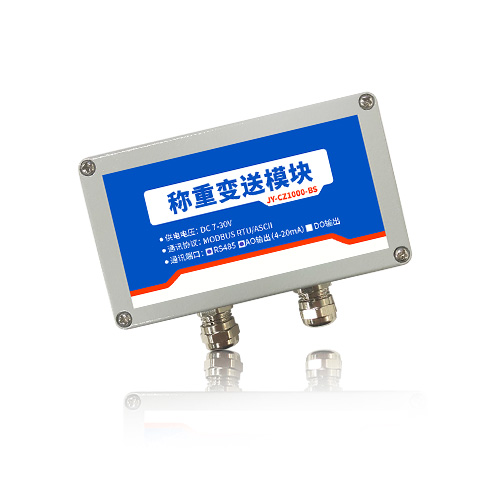

產品特點

l 寬壓供電(7-30V)

l 支持 RS485

l 支持標準 Modbus-RTU 協議

l 1 路稱重傳感器數據采集

l 支持設定采樣及濾波頻率

l 硬件支持最多255 個設備地址

l 電源隔離

l 支持 2 點標定

l 24 位高分辨率 AD

l 全量程 0.0003%非線性

l 濾波寬度和采樣周期可設定

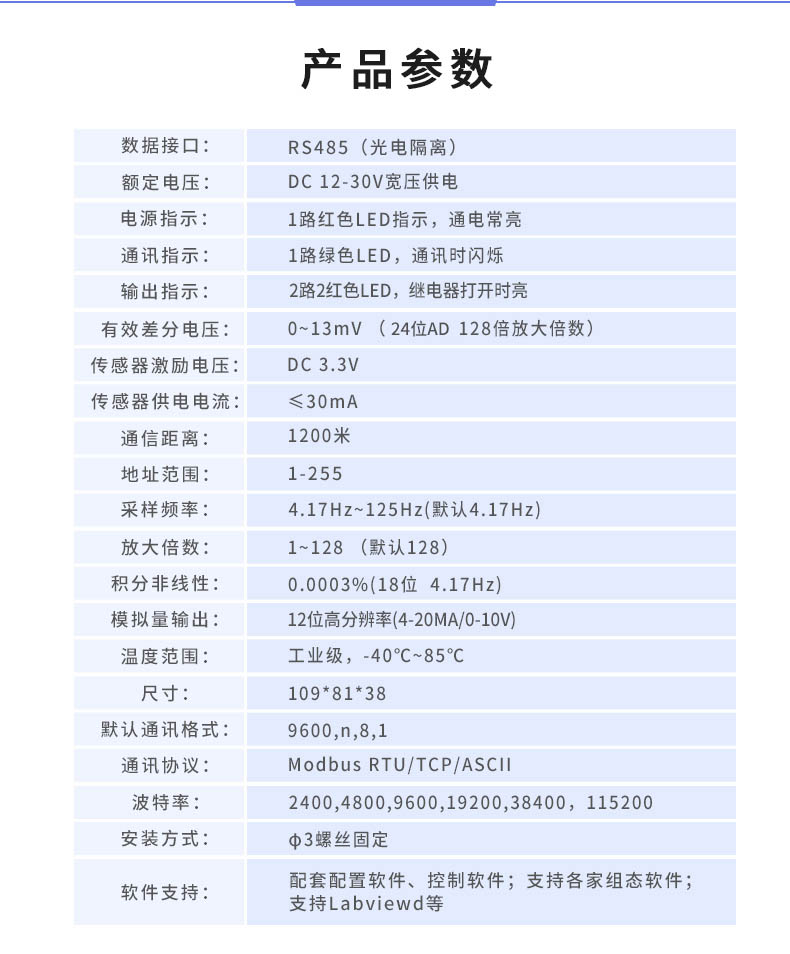

主要參數

產品選型

地址說明

設備地址由撥碼開關地址和設備基地址兩部分構成。撥碼開關地址：是五位撥碼開關地址。(范圍 0~31)設備基地址：是指軟件設置的地址，也叫偏移地址。具體關系是：

設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地址)。

1 、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

2 、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

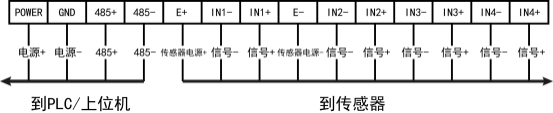

接口定義

多個模塊 485 級聯接線示意圖

寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：

Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(預留)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0開始，如 00001 對應 0000。

② ：波特率數值對應表

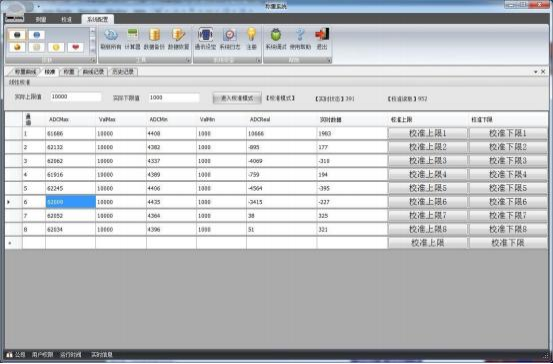

標定

打開軟件使用校準功能進行標定。

通訊指令示例

稱重查詢：

查詢第一路稱重FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24

常見故障分析

1.接通電源指示燈亮但是上位機軟件無法連接模塊：

遇到該問題一般檢查以下幾個關鍵點

l 485 通信 A 、B 線連接是否正確

l 串口波特率、停止位、校驗方式等參數是否正確

l 設備撥碼開關地址與上位機軟件設置地址是否一致

l 485 走線長沒有加屏蔽線

2.AD 字固定為某個大數值，該數值不隨傳感器變化

l 傳感器連接錯誤

l 傳感器已經損壞

3.AD 字波動大無法校準、測量

l 模塊供電電壓低、或紋波大

l 傳感器接線不良

l 傳感器走線長，未加屏蔽線

l 傳感器負重不穩定

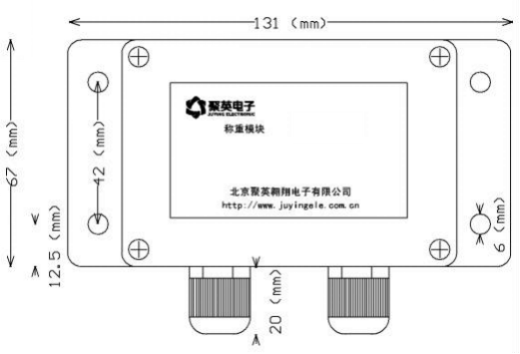

安裝尺寸
