DAM-AITC12

●

●

●

12

12

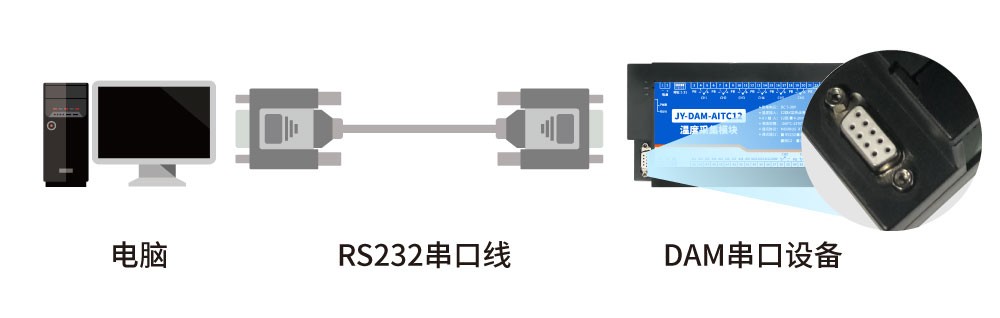

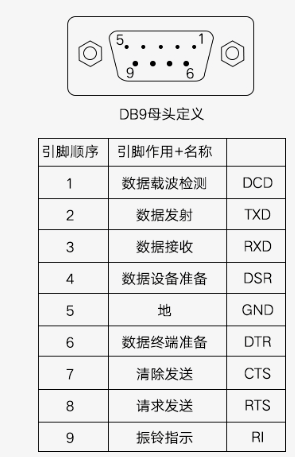

數據接口

隔離RS485、RS232

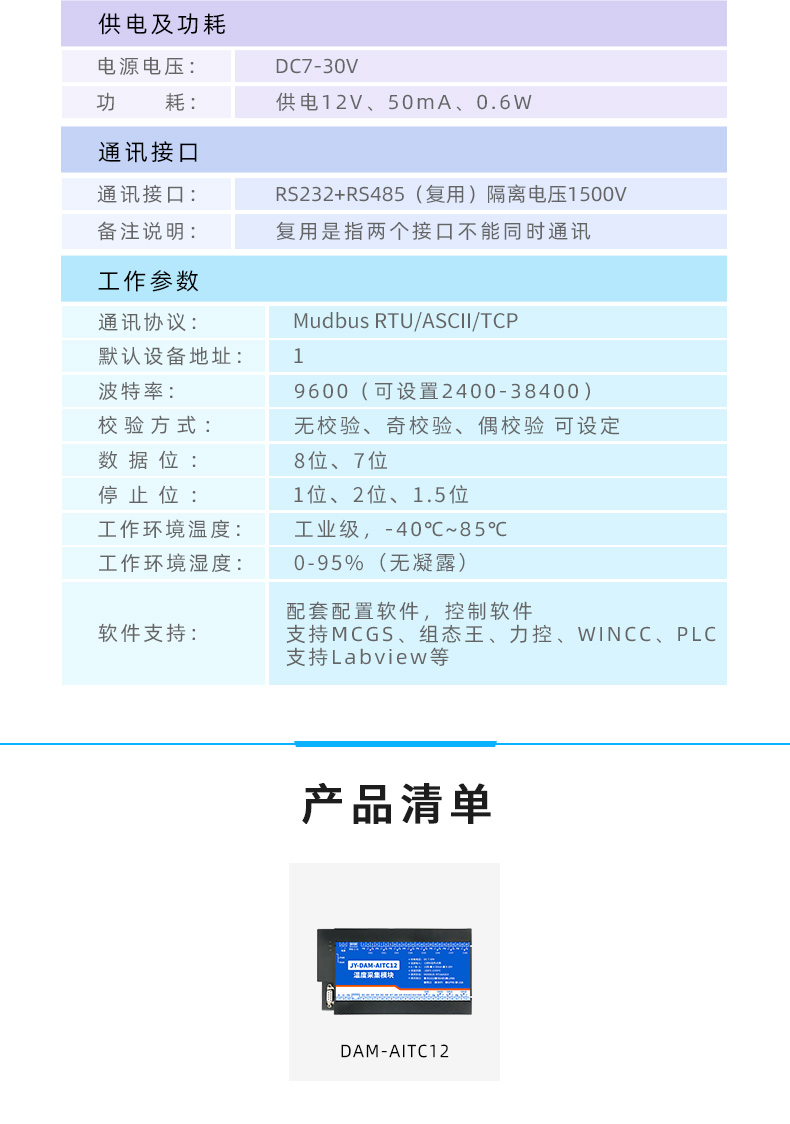

額定電壓

DC 7-30V

電源指示

1路紅色LED指示（通電時常亮）

通訊指示

1路綠色LED指示（通信時閃爍）

測量溫度范圍

-260-1320℃

溫度轉換

24位AD

溫度分辨率

0.1℃

溫度精度

±0.5℃

模擬量輸入類型

4-20ma或0-10V

模擬量轉換

12位AD

模擬量分辨率

0.001（ma/v）

模擬量采集精度

±0.01（ma/v）

工作溫度

工業級，-40℃-85℃

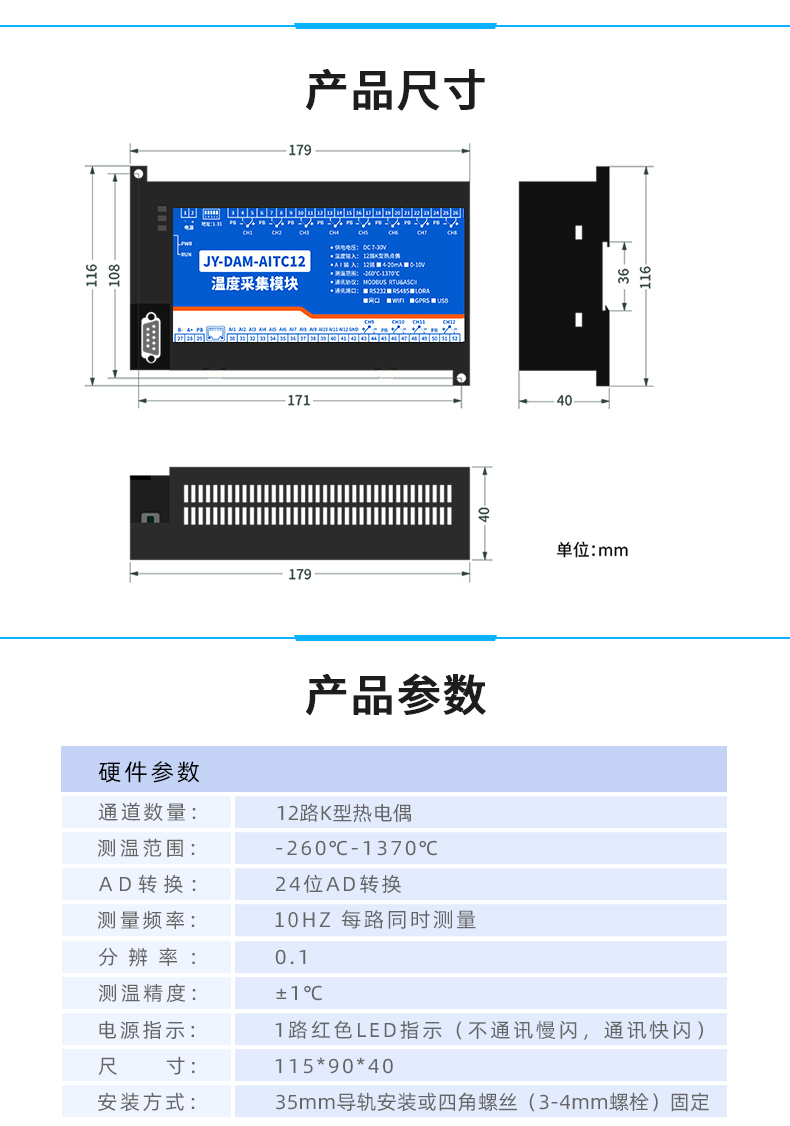

尺寸

179*116*48mm

重量

200g

通訊協議

ModbusRTU / Modbus ASCII均支持

設備地址

默認1，可修改范圍1-254

默認通訊格式

9600,n,8,1

波特率

1200,2400,4800,9600,14400,19200,38400,56000,57600,115200

校驗方式

默認NONE，可修改為even，odd

軟件支持

配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等

供電電源

（DC7-30V）

1

﹢

設備供電正極接口

2

-

設備供電負極接口

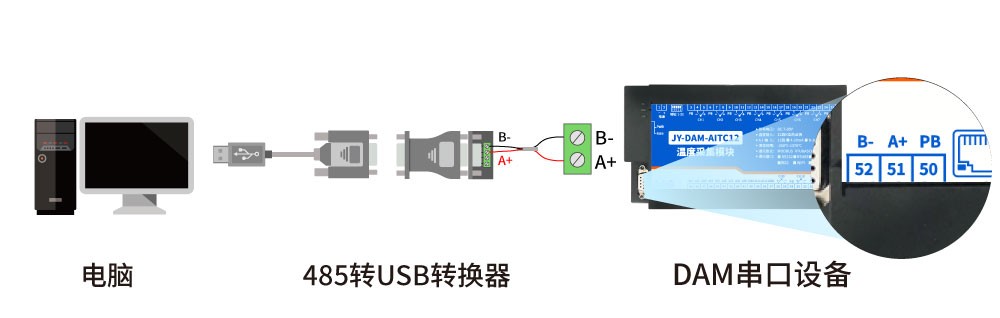

通訊接口

52

B-

485通訊B-

51

A+

485通訊A+

50

PB

485通訊屏蔽線接口

熱電偶輸入1（CH1）

3

PB

熱電偶傳感器屏蔽線接口

4

-

熱電偶傳感器信號負

5

+

熱電偶傳感器信號正

熱電偶輸入2（CH2）

6

PB

熱電偶傳感器屏蔽線接口

7

-

熱電偶傳感器信號負

8

+

熱電偶傳感器信號正

熱電偶輸入3（CH3）

9

PB

熱電偶傳感器屏蔽線接口

10

-

熱電偶傳感器信號負

11

+

熱電偶傳感器信號正

熱電偶輸入4（CH4）

12

PB

熱電偶傳感器屏蔽線接口

13

-

熱電偶傳感器信號負

14

+

熱電偶傳感器信號正

熱電偶輸入5（CH5）

15

PB

熱電偶傳感器屏蔽線接口

16

-

熱電偶傳感器信號負

17

+

熱電偶傳感器信號正

熱電偶輸入6（CH6）

18

PB

熱電偶傳感器屏蔽線接口

19

-

熱電偶傳感器信號負

20

+

熱電偶傳感器信號正

熱電偶輸入7（CH7）

21

PB

熱電偶傳感器屏蔽線接口

22

-

熱電偶傳感器信號負

23

+

熱電偶傳感器信號正

熱電偶輸入8（CH8）

24

PB

熱電偶傳感器屏蔽線接口

25

-

熱電偶傳感器信號負

26

+

熱電偶傳感器信號正

熱電偶輸入9（CH9）

27

-

熱電偶傳感器信號負

28

+

熱電偶傳感器信號正

29

PB

熱電偶傳感器屏蔽線接口

熱電偶輸入10（CH10）

30

-

熱電偶傳感器信號負

31

+

熱電偶傳感器信號正

熱電偶輸入11（CH11）

32

-

熱電偶傳感器信號負

33

+

熱電偶傳感器信號正

熱電偶輸入12（CH12）

34

PB

熱電偶傳感器屏蔽線接口

35

-

熱電偶傳感器信號負

36

+

熱電偶傳感器信號正

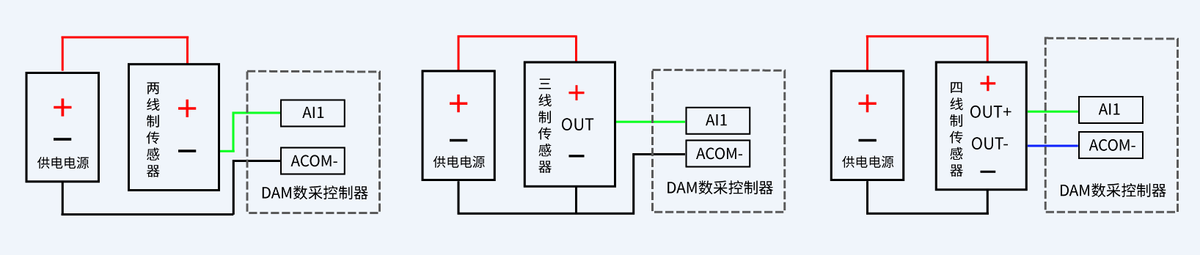

模擬量輸入1

49

AI1

模擬量輸入1信號正

模擬量輸入2

48

AI2

模擬量輸入2信號正

模擬量輸入3

47

AI3

模擬量輸入3信號正

模擬量輸入4

46

AI4

模擬量輸入4信號正

模擬量輸入5

45

AI5

模擬量輸入5信號正

模擬量輸入6

44

AI6

模擬量輸入6信號正

模擬量輸入7

43

AI7

模擬量輸入7信號正

模擬量輸入8

42

AI8

模擬量輸入8信號正

模擬量輸入9

41

AI9

模擬量輸入9信號正

模擬量輸入10

40

AI10

模擬量輸入10信號正

模擬量輸入11

39

AI11

模擬量輸入11信號正

模擬量輸入12

38

AI12

模擬量輸入12信號正

模擬量輸入信號負

37

ACOM-

模擬量輸入信號負（共用）

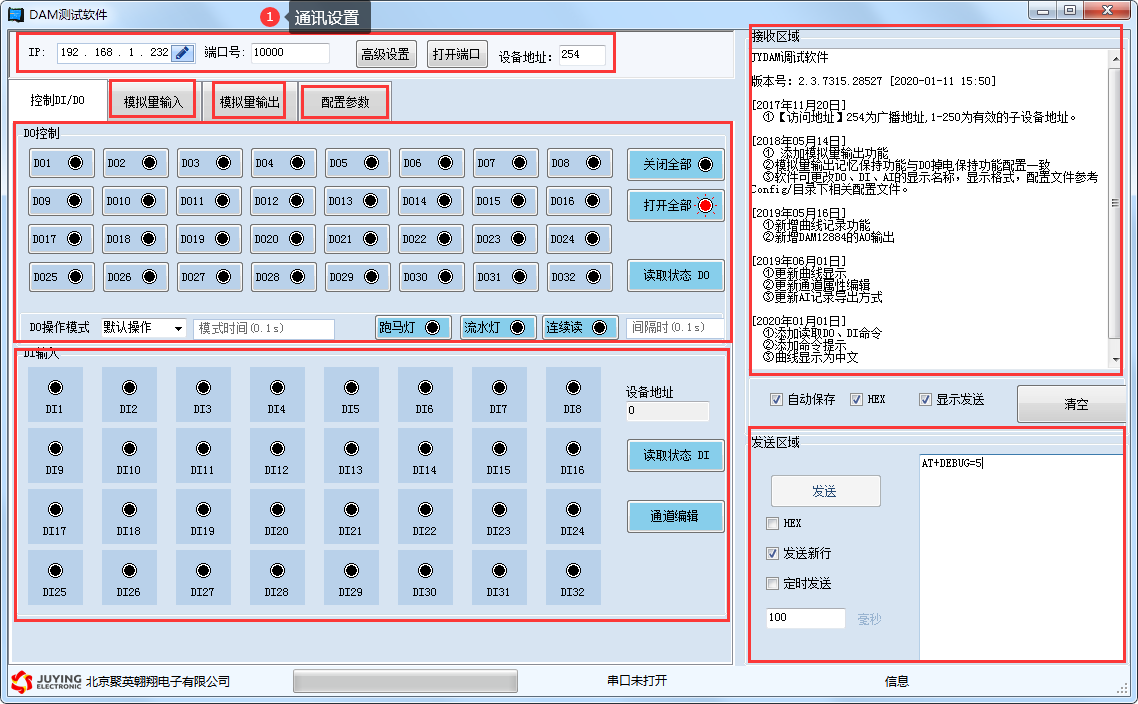

通訊設置

• 串口/網絡通訊方式選擇；
• 端口號/TCP地址選擇；
• 設置AI/DI/DO讀取刷新時間。

DO控制

• 操作DO通道；
• 選擇DO模式；
• 設置動作時間。

DI輸入

• 查看DI輸入狀態；
• 讀取DI狀態生成查詢指令；
• 設置DI/DO通道名稱。

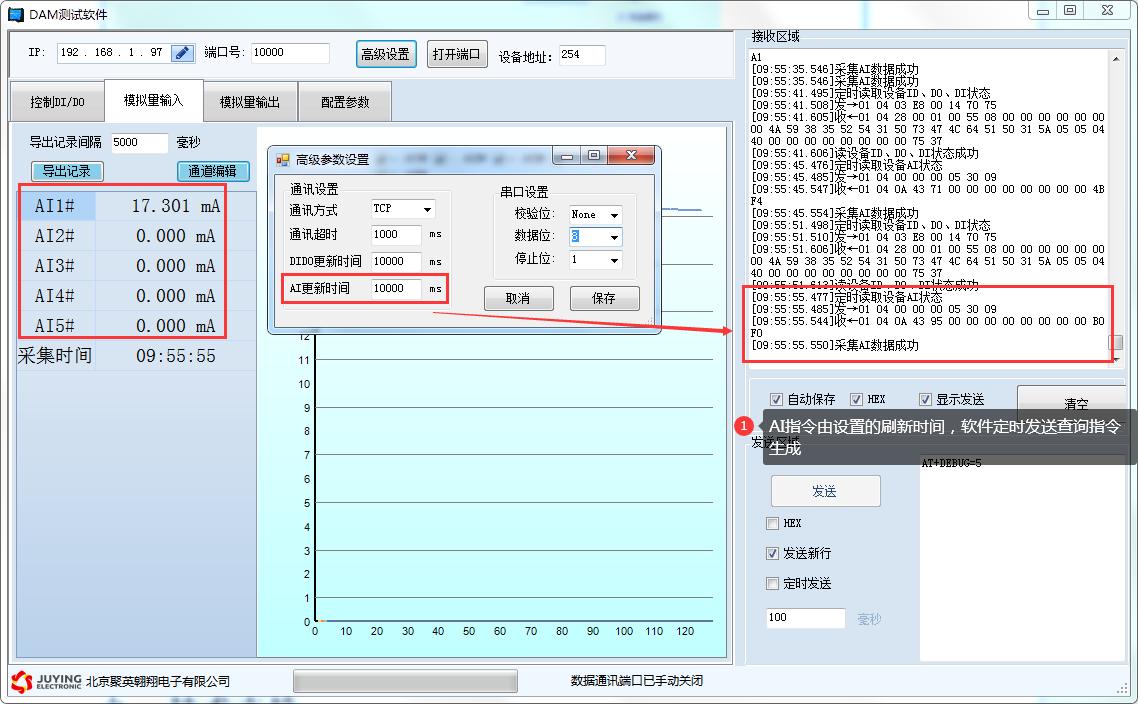

模擬量輸入

• 顯示4-20ma/0-10v/0-5v實時數據/曲線；
• 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；
• 顯示實時采集時間；
• 設置AI/溫度通道名稱；
• 設置AI通道量程轉換及顯示單位；
• 手動導出excel表格數據；
• 手動保存數據曲線。

模擬量輸出

• 設置AO輸出；
• 生成AO多通道輸出指令。

配置參數

• 顯示當前設備AI/DI/DO通道數量信息；
• 設置波特率；
• 設置偏移地址；
• 設置工作模式；
• 設置AI/DI/DO自動回傳；
• 設置DO掉電記憶。

指令區域

• 生成AI/DI/DO/AO/參數設置等指令。

調試區域

• 用戶自定義發送指令測試。

默認地址

1

默認設備地址均為1

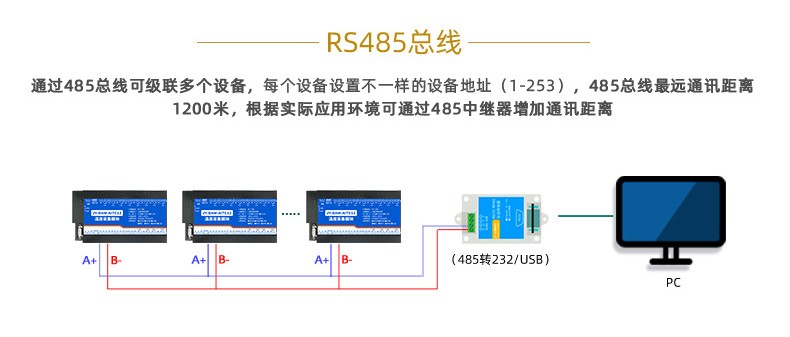

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

當設備地址不明確時，用于讀取當前設備地址。

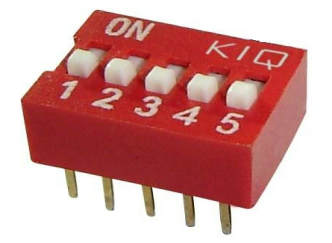

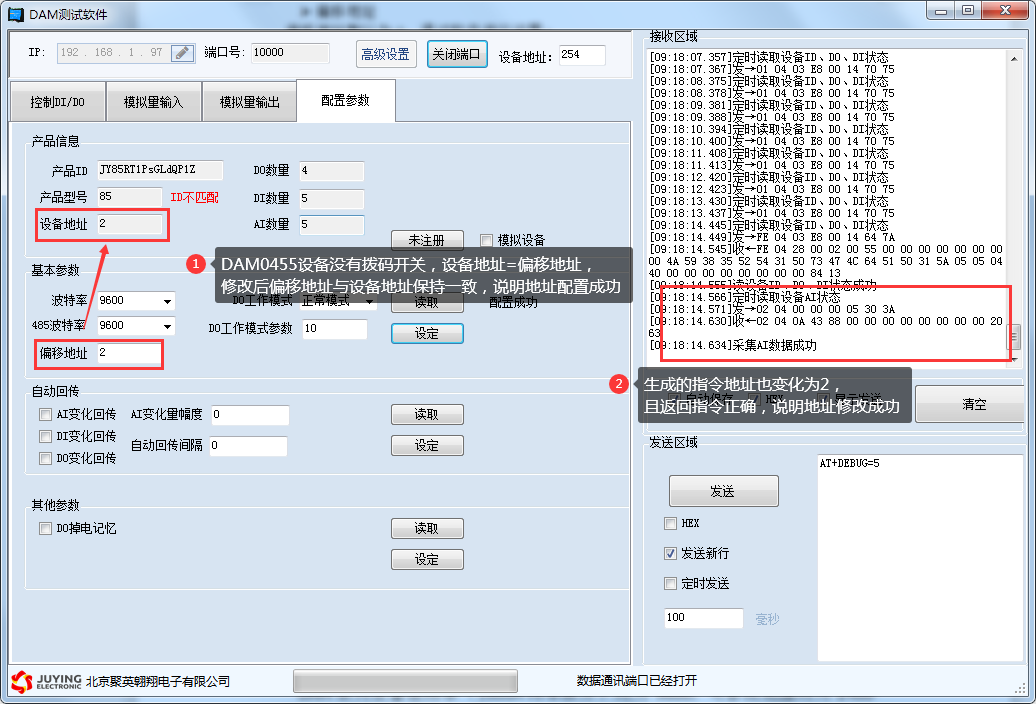

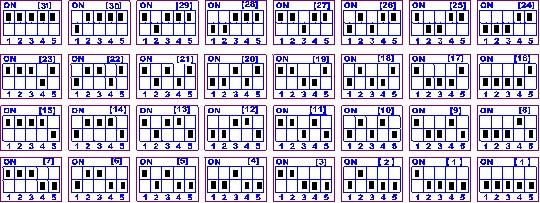

有撥碼開關設備

設備地址=撥碼開關地址+偏移地址

無撥碼開關設備

設備地址=偏移地址

溫度輸入

輸入1

溫度輸入

4號指令

40000

第一路溫度輸入

輸入2

40001

第二路溫度輸入

輸入3

40002

第三路溫度輸入

輸入4

40003

第四路溫度輸入

輸入5

40004

第五路溫度輸入

輸入6

40005

第六路溫度輸入

輸入7

40006

第七路溫度輸入

輸入8

40007

第八路溫度輸入

輸入9

40008

第九路溫度輸入

輸入10

40009

第十路溫度輸入

輸入11

40010

第十一路溫度輸入

輸入12

40011

第十二路溫度輸入

模擬量輸入

輸入1

模擬量輸入

4號指令

40020

第一路模擬量輸入

輸入2

40021

第二路模擬量輸入

輸入3

40022

第三路模擬量輸入

輸入4

40023

第四路模擬量輸入

輸入5

40024

第五路模擬量輸入

輸入6

40025

第六路模擬量輸入

輸入7

40026

第七路模擬量輸入

輸入8

40027

第八路模擬量輸入

輸入9

40028

第九路模擬量輸入

輸入10

40029

第十路模擬量輸入

輸入11

40030

第十一路模擬量輸入

輸入12

40031

第十二路模擬量輸入

配置參數

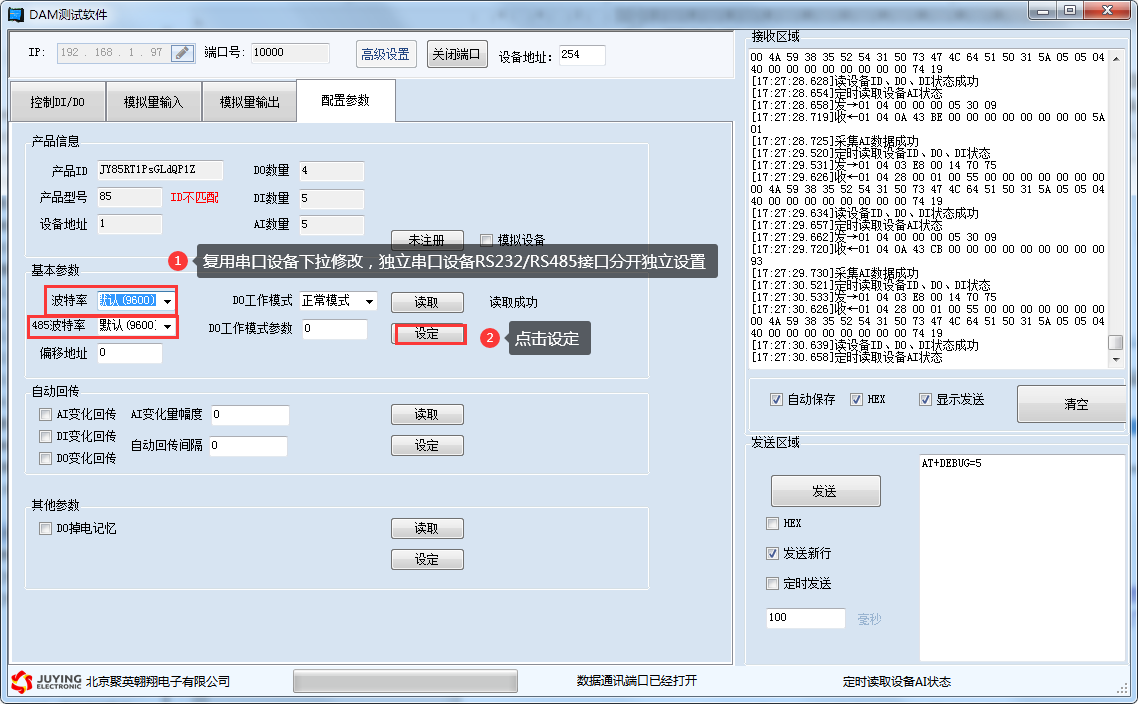

RS232波特率

保持寄存器

31000

見下表波特率數值對應表，默認為0，支持0-10，該寄存器同時決定RS232和RS485的通信波特率

RS485波特率

31001

設備地址

31002

默認地址1，可設置地址范圍1-254

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

6

115200

7

57600

8

56000

9

14400

10

1200

查詢第1路溫度

FE040000000125C5

返回信息

FE 04 02 00 00 AD 24

查詢第2路溫度

FE 04 00 01 00 01 74 05

查詢第3路溫度

FE 04 00 02 00 01 84 05

查詢第4路溫度

FE04 00 03 0 001 D5 C5

查詢第5路溫度

FE04 00 04 00 01 64 04

查詢第6路溫度

FE04 00 05 00 01 35 C4

查詢第7路溫度

FE04 00 06 00 01 C5 C4

查詢第8路溫度

FE04 00 07 00 01 94 04

查詢第9路溫度

FE04 00 08 00 01 A4 07

查詢第10路溫度

FE04 00 09 00 01 F5 C7

查詢第11路溫度

FE04 00 0A 00 01 05 C7

查詢第12路溫度

FE04 00 0B 00 01 54 07

查詢1~12路溫度

FE04 00 00 00 0C E4 00

查詢第1路模擬量

FE 04 00 14 00 01 65C1

返回信息

FE 04 02 00 00 AD 24

查詢第2路模擬量

FE 04 00 15 00 01 34 01

查詢第3路模擬量

FE 04 00 16 00 01 C4 01

查詢第4路模擬量

FE 04 00 17 00 01 95 C1

查詢第5路模擬量

FE 04 00 18 00 01 A5 C2

查詢第6路模擬量

FE 04 00 19 00 01 F4 02

查詢第7路模擬量

FE 04 00 1A 00 01 04 02

查詢第8路模擬量

FE 04 00 1B 00 01 55 C2

查詢第9路模擬量

FE 04 00 1C 00 01 E4 03

查詢第10路模擬量

FE 04 00 1D 00 01 B5 C3

查詢第11路模擬量

FE 04 00 1E 00 01 45 C3

查詢第12路模擬量

FE 04 00 1F 00 01 14 03

查詢1~12路模擬量

FE 04 00 14 00 0C A4 04

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16

FE

設備地址

04

04指令

返回指令：如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00(TH) F5(TL)

查詢的AD字

TH為溫度高字節，TL 為溫度低字節；

10進制為245，實際溫度是24.5℃

6D 63

CRC16

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 0C

查詢數量

要查詢的模擬量數量

E4 00

CRC16

FE

設備地址

04

04指令

返回指令：如果查詢錯誤，返回0x82

18

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

查詢的AD字

TH為溫度高字節，TL 為溫度低字節；

每通道2個字節，順序讀取

81 60

CRC16

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 14

起始地址

要查詢的模擬量起始寄存器地址（）

00 0C

查詢數量

要查詢的模擬量數量12通道

A4 04

CRC16

FE

設備地址

04

04指令

返回指令：如果查詢錯誤，返回0x82

18

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

00(TH) 00(TL)

查詢的AD字

TH為模擬量高字節，TL 為模擬量低字節；

每通道2個字節，順序讀取

81 60

CRC16

校驗位
