風向傳感器

4-20MA/0-10V | 寬壓供電 | 高靈敏度 | 隔離485

風向傳感器，聚碳酸酯外殼，360高精度測量，氣象專用，采用進口軸承，阻力更小，數據更精確適用于氣象、海洋、農田等場合風向監測

供電說明：DC 7-30V 輸出信號：RS485/4-20mA/0-5VDC/0-... 測量范圍：0-360 通訊協議：Modbus RTU 安裝方式：支架安裝

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品概述

風向傳感器是利用低慣性風向標，在風力的作用下帶動磁鐵旋轉，霍爾原件感應出磁場的角度變化，從而測出當前風向，因此在安裝過程中要注意正北朝向，風體選用碳纖維材料，強度高，質量輕，可廣泛應用農業、氣象、海洋、實驗室等領域。

本設備采用光電隔離RS485通訊，抗干擾能力更強。

二、功能特點

l 量程0-360°，分辨率0.1°;

l 采用進口軸承，阻力更小，數據更精確；

l 高強度碳纖維外殼，強度更高；

l DC7-30V寬壓供電；

l RS485通訊光電隔離；

l 支持標準Modbus RTU協議；

l 長壽命、高精度、高重復性、高穩定性；

l 0-255設備地址可通過軟件設置；

l 輸出方式：RS485、0-5V、0-10V、4-20MA（可選）

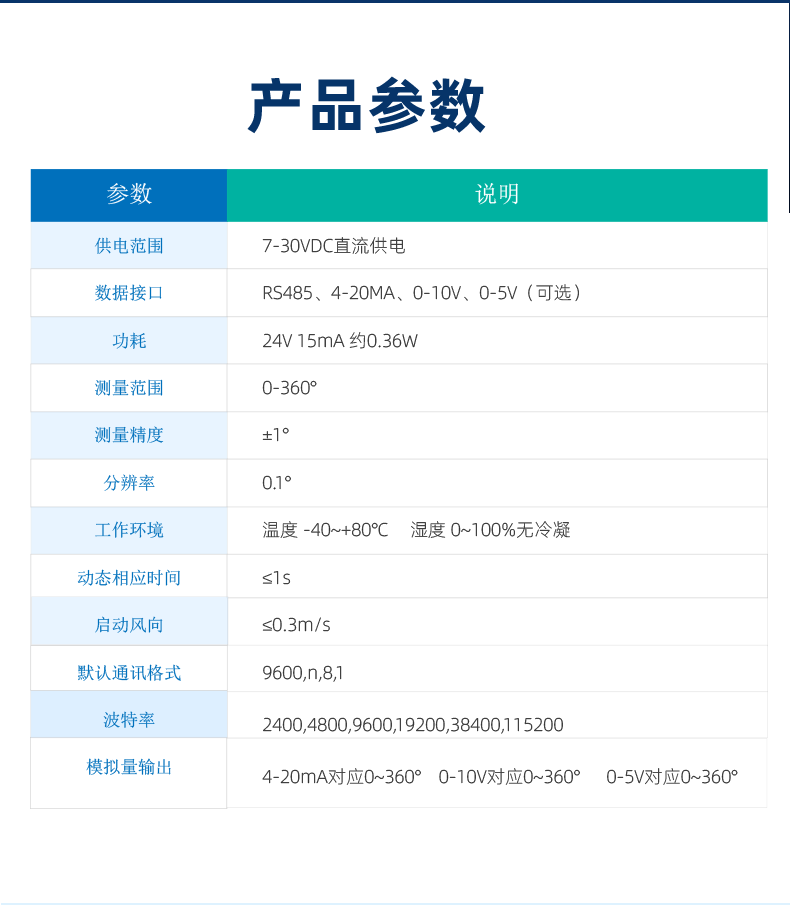

三、主要參數

參數	說明
供電范圍	7-30VDC直流供電
數據接口	RS485、4-20mA、0-10V、0-5V（可選）
功耗	24V 15mA 約0.36W
測量范圍	0-360°
測量精度	±1°
分辨率	0.1°
工作環境	溫度 -40~+80℃ 濕度 0~100%無冷凝
動態相應時間	≤1s
啟動風向	≤0.3m/s
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400,115200
模擬量輸出	4-20mA對應0~360.0° 0-10V對應0~360.0° 0-5V對應0~360.0°
接線順序	RS485	4-20MA
	紅+ 黃- 綠A 藍B	紅+ 黃- 綠AO 藍GND
尺寸	見下圖
重量	170g

四、開發資料說明

1、Modbus寄存器說明

寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址		說明
模擬量數據
風向數據	04：只讀寄存器 03：保持寄存器起始地址300。		0		uint16_t類型數據返回為0078即為120°
16方位			1		1對應正北，以此類推。
8方位			2		1對應正北，以此類推。
配置參數
通信波特率	06：寫寄存器指令		1000		見下表波特率數值對應表，默認為0，支持0-5。
偏移地址			1002		設備地址=偏移地址
風向修正			1004		風向修正，指向正北，輸入當前差值如20°，寫入200。

通訊格式查詢表

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗(Even) 2：奇校驗(Odd)
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令列表

查詢數據	RTU格式(16進制發送)	描述
查詢風向數據	FE 04 00 00 00 01 25 C5	查詢0寄存器
返回數據	FE 04 02 04 B5 6E 53	返回04B5=120.5°（舉例）

查詢風向數據	FE 03 01 2C 00 01 50 30	查詢300寄存器
返回數據	FE 03 02 04 B5 6F 27	返回04B5=120.5°（舉例）

修改地址	RTU格式(16進制發送)	描述
查詢地址	FE 04 03 E8 00 01 A5 B5	查詢當前地址
返回數據	FE 04 02 00 02 2C E5	當前地址為02（舉例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址為02（舉例）
返回數據	FE 06 03 EA 00 02 3D B4	已修改為02

4、指令詳解

風向查詢

獲取到的數據與實際值之間的關系為：實際值=返回值*0.1

FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址	廣播通訊
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的風向寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16	校驗碼

模擬返回信息：

FE 04 02 04 B5 6E 53

字段	含義	備注
FE	設備地址	廣播通訊
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
04 B5	查詢的AD字	風向值=0x04B5 = 120.5°
6E 53	CRC16	校驗碼

修改地址

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06指令	寫寄存器指令
03 EA	起始地址	修改風向地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06指令	寫寄存器指令
03 EA	起始地址	修改風向地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

五、常見問題與解決方法

（1）485設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址254通訊嘗試。

（2）模擬量輸出設備與顯示差異較大

答：確認數據換算關系，一般4mA對應0，20mA對應上限。

（3）變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

（4）模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于12V，且信號線不要太長。
